Сравнение продольно-резательных машин: типы рулонных, узкорулонных и револьверных перемотчиков

Введение

Почему одинаковым линиям нужны разные машины? Ответ не всегда заключается в скорости или размере. Конструкции продольно-резательных машин различаются в зависимости от реальной работы по переработке. Джамбо-рулон, узкая сеть и револьверные системы решают разные проблемы. В этой статье вы узнаете, что на самом деле меняется между типами. Это поможет вам решить, какая установка соответствует вашим производственным потребностям.

Сравнение типов продольно-резательных станков: что на самом деле меняется на практике

В реальных условиях переработки продольно-резательная машина редко оценивается только по паспортным характеристикам. Что действительно отличает типы машин в повседневном использовании, так это то, как ширина полотна и архитектура перемотки взаимодействуют с производственным ритмом, поведением материала и эксплуатационными ограничениями. В этом разделе основное внимание уделяется практическим различиям, которые определяют повседневную работу, уделяя особое внимание изменениям в цехах, а не тому, что указано в технических брошюрах.

Как ширина полотна и архитектура перемотки определяют категории продольно-резательных машин

На самом фундаментальном уровне типы продольно-резательных машин определяются двумя структурными переменными: шириной полотна и архитектурой перемотки. Ширина полотна определяет масштаб материала, обрабатываемого за один проход, а система перемотки определяет, как разрезанное полотно преобразуется в готовые рулоны. Вместе эти элементы формируют структуру рабочего процесса, участие операторов и гибкость производства.

Машины для продольной резки широких или гигантских рулонов построены на основе больших исходных рулонов и длинных непрерывных отрезков, где стабильность в широком полотне имеет решающее значение. Машины для продольной резки узкого полотна работают в более узком диапазоне ширины и оптимизированы для точного управления, точности выравнивания и частой смены настроек. Архитектура перемотки еще больше отличает машины, влияя на то, как рулоны формируются и заменяются во время работы.

В таблице ниже показано, как эти структурные факторы обычно сочетаются в реальной производственной среде:

Эти категории не являются взаимоисключающими. Например, узкорулонная продольно-резательная машина может включать в себя револьверный перемоточный станок, чтобы уменьшить влияние частой смены рулонов, в то время как широкорулонная система может полагаться на более простую перемотку из-за большей длины пробега.

Объект сравнения: время безотказной работы, частота переналадки и требования к готовым рулонам.

При сравнении типов продольно-резательных станков время безотказной работы и эффективность переналадки часто имеют большее значение, чем максимальная скорость. Машины с ручной заменой валов могут достигать высоких рабочих скоростей, но теряют производительность при частой замене валков. Револьверные перемоточные системы решают эту проблему, позволяя менять рулоны без остановки машины, что повышает эффективность производства при мелкосерийном производстве или производстве нескольких артикулов.

Требования к готовому рулону добавляют еще один уровень к сравнению. Для некоторых операций требуются рулоны с одинаковой плотностью и чистыми краями, подходящие для хранения или продажи, в то время как для других операций разрезаемый материал подается непосредственно в последующие процессы, где внешний вид менее критичен. Эти ожидания влияют на то, насколько ценными на практике оказываются усовершенствованные системы перемотки и контроля натяжения.

С оперативной точки зрения лица, принимающие решения, обычно рассматривают несколько факторов вместе, а не по отдельности:

● Частота смены валков в течение типичной смены и ее влияние на время безотказной работы.

● Требуемая последовательность сборки рулонов для последующей обработки или доставки.

● Чувствительность материала к изменению натяжения во время ускорения и замедления.

С этой точки зрения различия между типами продольно-резательных станков заключаются не столько в формальных категориях, сколько в том, насколько хорошо каждая конфигурация соответствует реальным производственным потребностям.

Быстрая проверка технических характеристик и реальных производственных ограничений.

В технических характеристиках часто указываются максимальная скорость, ширина и уровень автоматизации, но реальные производственные условия накладывают ограничения, которые ограничивают достижимую производительность. Поведение материала, взаимодействие оператора и интеграция с предшествующим или последующим оборудованием — все это влияет на то, насколько близко машина может приблизиться к своим номинальным значениям.

Например, продольно-резательная машина с большими рулонами может работать на скорости значительно ниже максимальной, чтобы обеспечить качество перемотки и стабильность полотна. Аналогично, время переналадки револьверного перемоточного устройства зависит от точности работы с сердечником и синхронизации натяжения, а не только от теоретического времени цикла. Узкорулонные продольно-резательные машины, хотя и медленнее на бумаге, часто обеспечивают более высокую эффективную производительность в условиях, требующих частой регулировки и точного контроля.

Более реалистичная оценка учитывает, как характеристики изменяются под нагрузкой:

● Максимальная скорость по сравнению с устойчивой скоростью при постоянном качестве прокатки.

● Функции автоматизации в сравнении с уровнем контроля со стороны оператора, который по-прежнему необходим.

● Номинальная мощность по сравнению с эффективной производительностью после учета остановок и корректировок.

Интерпретируя спецификации как эксплуатационные ограничения, а не гарантии, производители могут более точно сравнивать типы продольно-резательных станков и принимать решения, соответствующие долгосрочной надежности производства.

Применение машины для продольной резки рулонов Jumbo

Машины для продольной резки рулонов Jumbo предназначены для условий, где масштаб производства и непрерывность перевешивают гибкость. Их ценность заключается не только в обработке больших рулонов, но и в том, как эти возможности сочетаются со стабильными заказами, предсказуемыми материалами и последующими процессами, которые выигрывают от длительных и непрерывных циклов. Чтобы понять, в чем смысл этих систем, необходимо взглянуть не только на ширину, но и на то, как производство организуется с течением времени.

Где системы больших валков имеют смысл с эксплуатации

Машины для продольной резки рулонов Jumbo наиболее эффективны при операциях, характеризующихся большими тиражами, ограниченным разнообразием артикулов и постоянными спецификациями материалов. Эти системы обычно используются там, где исходные рулоны большого диаметра производятся на начальном этапе, а выходные материалы подаются непосредственно на этапы упаковки, ламинирования или дальнейшей обработки без частых изменений спецификаций.

С эксплуатационной точки зрения системы больших рулонов имеют смысл, когда при планировании производства приоритет отдается пропускной способности, а не оперативности. Время наладки амортизируется при длительных пробегах, и стабильность машины становится большим преимуществом, чем быстрая переналадка. В таких случаях машина функционирует как основной ресурс, а не как гибкий инструмент.

Типичные условия, в которых машины для продольной резки больших валков хорошо выровнены, включают:

● Крупносерийное производство с повторными заказами и минимальным изменением ширины.

● Материалы, которые ведут себя предсказуемо при постоянном напряжении в течение длительного времени.

● Последующие процессы, позволяющие обрабатывать большие партии без частых остановок.

Когда эти условия соблюдены, системы больших валков обеспечивают эффективность за счет последовательности, а не адаптируемости.

Значение использования широких исходных рулонов при транспортировке материалов

Работа с широкими и тяжелыми исходными рулонами требует особого подхода к эксплуатации, определяющего конструкцию машины и рабочий процесс. Машины для продольной резки рулонов Jumbo должны обеспечивать не только сам процесс продольной резки, но и безопасную и стабильную размотку рулонов большого диаметра, часто весом в несколько тонн.

Системы погрузочно-разгрузочных работ, такие как подъемники, роликовые тележки или автоматизированные погрузочные рычаги, становятся неотъемлемой частью эксплуатации, а не вспомогательным оборудованием. Контроль натяжения широкого полотна должен учитывать краевые эффекты, эксцентриситет крена и инерцию во время ускорения и замедления. Эти факторы влияют как на площадь машины, так и на участие оператора.

В таблице ниже показано, как широкие родительские рулоны влияют на ключевые аспекты работы:

Эти последствия означают, что продольно-резательные машины с большими валками лучше всего подходят для предприятий, уже структурированных для крупноформатного потока материалов, а не для ограниченных или высокодинамичных производственных помещений.

Когда емкость больших рулонов становится узким местом, а не преимуществом

Несмотря на свои сильные стороны, продольно-резательные машины с большими валками могут стать неэффективными при изменении производственных условий. Высокая производительность становится узким местом, когда размеры заказов сокращаются, типы материалов диверсифицируются или графики поставок требуют частого переключения между спецификациями.

В таких случаях время и усилия, необходимые для замены валков, регулировки ножей и перезаправки широких полотен, могут перевесить преимущества высокой производительности. Операторы могут обнаружить, что машины проводят больше времени в простое или настройке, чем в продуктивной работе, что снижает общую эффективность оборудования.

Производительность становится ограничением, а не преимуществом, когда:

● Работы требуют частой смены ширины или материала.

● Планирование производства смещается в сторону коротких тиражей и быстрого оборота продукции.

● Готовые рулоны должны поставляться меньшими и более разнообразными партиями.

В этих условиях жесткость систем гигантских валков подчеркивает компромисс между масштабом и гибкостью, что часто побуждает рассматривать альтернативные конфигурации.

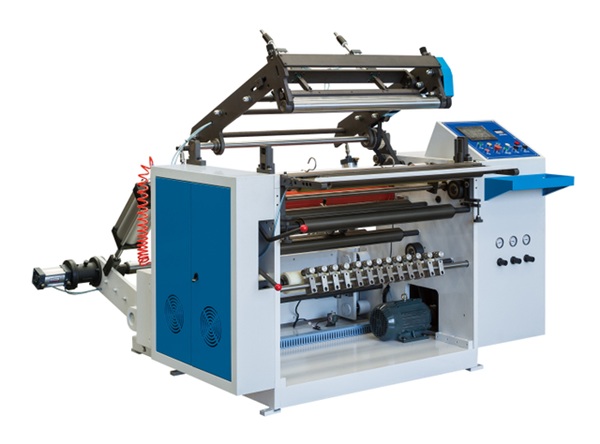

Особенности машины для продольной резки узкого полотна

Машины для продольной резки узкорулонных материалов определяются не столько тем, что они не могут делать, сколько тем, для чего они оптимизированы. Их конструкция отражает условия, в которых контроль, точность и повторяемость более ценны, чем чистая пропускная способность. Эти машины обычно выбирают не потому, что объемы малы, а потому, что вариации велики.

Что означает «узкая сеть» в настройке и управлении процессами

На практике «узкая паутина» означает нечто большее, чем просто уменьшенную ширину. Это подразумевает философию настройки, основанную на частых регулировках, точном выравнивании и оперативном управлении. Машины для продольной резки узкорулонных материалов созданы для быстрого изменения ширины щели, размера сердцевины и типа материала без длительного простоя.

Системы управления процессами на узкорулонных машинах часто настроены на чувствительность, а не на грубую силу. Операторы более тесно взаимодействуют с машиной, постепенно регулируя натяжение, положение ножа и параметры намотки. Это делает узкосетевые системы особенно эффективными в средах, где к каждой работе предъявляются особые требования.

Ключевые характеристики узкополосной настройки и управления включают в себя:

● Более короткие пути нарезания резьбы, упрощающие смену материала.

● Системы ножей, предназначенные для быстрого изменения положения и обеспечения точных допусков.

● Зоны напряжения оптимизированы для более легких и чувствительных материалов.

Эти функции поддерживают рабочий процесс, в котором адаптивность является основным требованием, а не второстепенным фактором.

Прецизионные драйверы: качество разреза, стабильность натяжения и повторяемость

Основными факторами производительности узкорулонных продольно-резательных станков являются качество кромок разреза, стабильность натяжения и способность воспроизводить результаты при повторных проходах. Точность — это не отдельная функция, а результат совместной работы нескольких подсистем в различных условиях.

Качество разреза зависит от выравнивания ножа, поддержки материала и постоянного натяжения в точке резки. Устойчивость к растяжению становится критически важной при работе с тонкими пленками, мелованной бумагой или специальными материалами, которые быстро реагируют на колебания. Повторяемость гарантирует, что настройка, проверенная на одном задании, может быть надежно воссоздана на следующем, сокращая время проб и ошибок.

Вместо максимизации скорости узкорулонные продольно-резательные машины предназначены для минимизации отклонений. Такая направленность делает их особенно эффективными в тех случаях, когда готовые рулоны должны соответствовать строгим стандартам размеров или внешнего вида и где отклонения обходятся дороже, чем более медленная производительность.

Различия в конструкции перемоточных машин продольной резки

Перемотка — это не просто заключительный этап процесса резки; это определяющий фактор в работе продольно-резательной машины с течением времени. Конструкция перемоточного устройства напрямую влияет на качество рулонов, время безотказной работы, рабочую нагрузку оператора и удобство использования в дальнейшем. Понимание структурных различий между системами перемотки помогает объяснить, почему машины с одинаковыми возможностями продольной резки могут вести себя по-разному в реальных производственных условиях.

Перемотка на валу и перемотка на револьверной головке: конструктивные различия

Перемоточные машины с валом и револьверной головкой принципиально различаются по способу поддержки и замены готовых рулонов. Перемотка на основе валов предполагает использование одного или нескольких фиксированных валов, на которых сердечники устанавливаются, наматываются до завершения, а затем удаляются до начала следующего цикла. Эта конструкция механически проста и широко используется как в широкорулонных, так и в узкорулонных машинах.

Револьверная перемотка представляет собой вращающуюся турель с несколькими намоточными станциями. Пока наматывается один комплект рулонов, можно подготовить другой комплект пустых сердечников. Когда рулон достигает заданного диаметра, револьверная головка автоматически перемещается, передавая полотно на новые сердечники с минимальными перерывами. Это структурное различие напрямую влияет на производительность и непрерывность процесса.

В таблице ниже показано, чем эти две конструкции отличаются на структурном уровне:

Эти различия объясняют, почему перемоточные машины с валом остаются распространенными в стабильных производственных средах, в то время как револьверные перемоточные машины часто выбираются там, где время безотказной работы и оперативность имеют решающее значение.

Как конструкция перемоточного устройства меняет качество сборки рулонов и последующую обработку

Конструкция перемоточного устройства играет центральную роль в изготовлении рулонов, особенно с точки зрения профиля плотности, выравнивания краев и общей устойчивости. Системы на основе вала, как правило, обеспечивают стабильную структуру валков, когда настройки натяжения стабильны, а пробеги длинные, но качество может меняться, когда требуются частые остановки и перезапуски.

Револьверные перемоточные машины, поддерживая непрерывное движение полотна, уменьшают переходные колебания натяжения, которые часто возникают во время остановки и запуска. Эта непрерывность помогает улучшить однородность валков, особенно для чувствительных материалов, таких как тонкие пленки или подложки с покрытием. Лучшее качество сборки рулонов напрямую приводит к упрощению последующей обработки, меньшему количеству дефектов при размотке и сокращению брака в последующих процессах.

С точки зрения последующей переработки конструкция перемоточного устройства влияет на:

● Насколько равномерно распределяется натяжение по ширине рулона.

● Сохраняются ли края рулона ровными во время хранения и транспортировки.

● Насколько предсказуемо разматывается рулон на следующей машине.

В результате выбор перемоточного устройства влияет не только на эффективность резки, но и на производительность всей перерабатывающей линии.

Работа продольно-резательной машины с револьверной перемоткой в ​​непрерывном производстве

В условиях непрерывного производства револьверные перемоточные машины меняют рабочий ритм продольно-резательной машины. Вместо планирования производства с учетом событий завершения валков операторы могут сосредоточиться на поддержании стабильных условий. Автоматическая передача рулонов позволяет машине поддерживать скорость во время выгрузки готовых рулонов и установки новых стержней.

Этот режим работы особенно полезен при производстве большого количества рулонов с одинаковыми характеристиками, но относительно небольшой длины. Сокращение непроизводительного времени накапливается в течение смены, что часто приводит к значительному повышению эффективной производительности, даже если номинальная скорость машины аналогична скорости системы с валом.

Однако работа турели также предъявляет более высокие требования к синхронизации и управлению. Позиционирование сердцевины, выравнивание ножа и переходы натяжения должны быть точно отрегулированы, чтобы избежать дефектов во время транспортировки. Это делает револьверные перемоточные машины более чувствительными к точности настройки и качеству обслуживания, хотя они обеспечивают более высокую потенциальную эффективность.

Типичные точки отказа, связанные с перемоткой, и что они обозначают

Многие распространенные дефекты резки могут быть связаны с поведением перемотки, а не с самой резкой. Такие проблемы, как складки, телескопирование и повреждение кромок, часто служат индикаторами того, насколько конструкция и настройки перемоточного устройства соответствуют обрабатываемому материалу.

Морщины обычно указывают на неравномерное распределение натяжения или несоосность валов обмотки. Телескопирование, при котором слои рулона смещаются вбок, часто указывает на недостаточную боковую поддержку или дисбаланс во время намотки. Повреждение кромки может быть результатом чрезмерного давления зажима или плохого выравнивания сердечника, особенно во время переноса валков при высокоскоростных операциях.

Эти дефекты не являются изолированными проблемами, а дают диагностическую информацию:

● Морщины указывают на проблемы с контролем натяжения или с путями полотна.

● Телескопирование подчеркивает ограничения стабильности и выравнивания.

● Повреждение кромки указывает на несоответствие между давлением, скоростью и свойствами материала.

Понимание этих точек отказа помогает операторам и инженерам оценить, соответствует ли конструкция перемоточного устройства их производственным требованиям, а также связаны ли проблемы с настройкой, поведением материала или внутренними структурными ограничениями системы.

Заключение

В этой статье сравниваются основные типы продольно-резательных станков. Джамбо-рулонные, узкорулонные и револьверные перемоточные машины удовлетворяют различные потребности. В каждой конструкции по-разному сочетаются объем, точность и время безотказной работы. Понимание производственных целей помогает избежать неправильного выбора. Четкие приоритеты ведут к лучшей пригодности машины. Чжэцзян GREENPRINT Machinery Co.,LTD. поддерживает эти потребности. Ее машины обеспечивают стабильную перемотку и гибкую конфигурацию. Профессиональное обслуживание помогает клиентам получить долгосрочную выгоду.

Часто задаваемые вопросы

Вопрос: Чем различаются типы продольно-резательных станков в реальном производстве?

Ответ: Бобинорезательная машина отличается шириной полотна, конструкцией перемоточного устройства и методом замены, что напрямую влияет на время безотказной работы, качество рулонов и эксплуатационную гибкость.

Вопрос: Когда вам следует выбрать машину для продольной резки рулонов?

A: Машина для продольной резки рулонов больших размеров подходит для длинных тиражей стабильных материалов, где высокая пропускная способность важнее, чем частая смена ширины или порядка.

Вопрос: Какие преимущества дает револьверный перемоточный станок?

Ответ: Бобинорезательная машина с револьверным перемоточным станком обеспечивает непрерывную работу за счет автоматической замены рулонов, что сокращает время простоев при мелкосерийном производстве или производстве нескольких артикулов.
